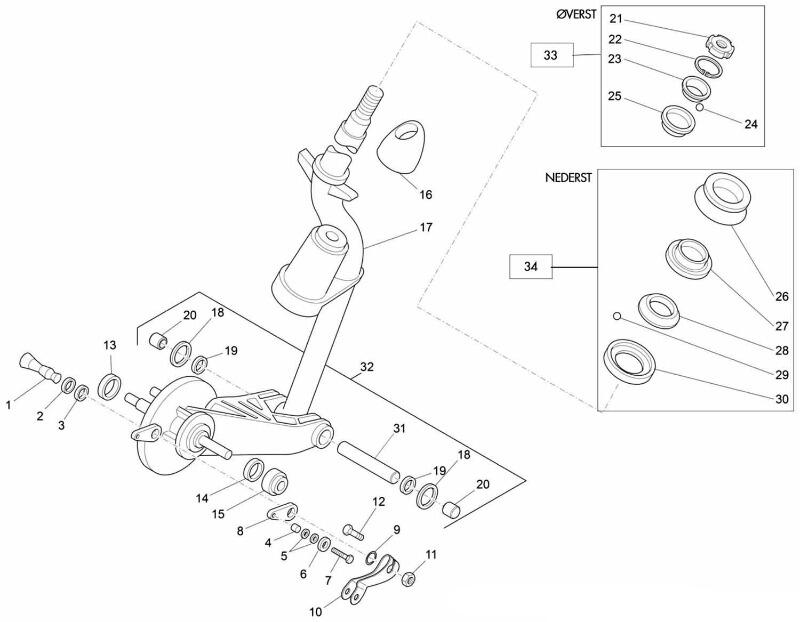

 Splittegning Forgaffel og Kronrørslejer Ape 50



01. Bremse nøgle

18. O-Ring 23x30x3,5

02. Støvring

19. Pakdåse ved forhjulsleje

03. Skive 22x12,1x1

20. Nåleleje forgaffel

04. Mellemstykke

21. Møtrik til styrfittingssæt

05. Bølgeskive 9,5x18x1

22. Skive til styrfittings

06. Spændeskive

23. Lejeskål øverst

07. Bolt M6x16

24. Kugleleje øverst

08. Indikator plade

25. Lejeskål til stel øverst

09. O-Ring til forgaffel

26. Støvhætte til styrfitting

10. Bremsearm foran

27. Lejeskål til stel

11. Møtrik til bremse foran

28. Lejeskål til stel nederste

12. Bolt med flange M6x25

29. Kugleleje nederst

13. Pakdåse 32x42x7

30. Støvdæksel til lejeskål

14. Skive

31. Piaggio nr 137144

15. Møtrik til forhjul M14x1,5

32. Reparationskit til forgaffel

16. Guard plastic beskytter

33. Styrfittingssæt øverst

17. Forgaffel

34. Styrfittingssæt nederst



Ape 50 E2
 0 anmeldelser
Forgaffel Kpl. Ape 50
Model/varenr.: 5680565002
2.999,00  m/Moms
( 2.399,20  u/Moms )
Lager: Leveringstid er 21-30 dag(e) Ikke på lager
Ape 50 E2
 0 anmeldelser
Bremse Nøgle Ape 50
Model/varenr.: 567198
239,00  m/Moms
( 191,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
O-ring på bremsenøglen forbremse Ape 50
Model/varenr.: 273419
19,00  m/Moms
( 15,20  u/Moms )
Lager: På lager På lager
Ape 50 E2
 0 anmeldelser
Skive 22x12,1x1
Model/varenr.: 274246
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
Ape 50 E2
 0 anmeldelser
Bøsning på bremsearm
Model/varenr.: 179574
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
Ape 50 E2
 0 anmeldelser
Bølgeskive 9,5x18x1
Model/varenr.: 007608
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Spændeskive
Model/varenr.: 179575
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
Ape 50 E2
 0 anmeldelser
Bolt M6X16
Model/varenr.: 031088
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Holder til bremsenøgle Forbremse Ape 50
Model/varenr.: 2742496
649,00  m/Moms
( 519,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
O-Ring til forgaffel
Model/varenr.: 006714
19,00  m/Moms
( 15,20  u/Moms )
Lager: På lager På lager
Ape 50 E2
 0 anmeldelser
Bremsearm forrest Ape 50 E2
Model/varenr.: 567199
99,00  m/Moms
( 79,20  u/Moms )
Lager: Leveringstid er UKENDT dag(e) Ikke på lager
Ape 50 E2
 0 anmeldelser
Møtrik til bremse foran
Model/varenr.: 709041
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Bolt m/flange M6X25
Model/varenr.: B016774
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Pakdåse 32x42x7
Model/varenr.: 021460
69,00  m/Moms
( 55,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Skive til forgaffel
Model/varenr.: 177468
19,00  m/Moms
( 15,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Møtrik til forgaffel
Model/varenr.: 006844
29,00  m/Moms
( 23,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Plastik kappe beskytter til kronrørsleje - APE 50
Model/varenr.: 261400
169,00  m/Moms
( 135,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
O-Ring 23x30x3,5
Model/varenr.: 006731
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Pakdåse forhjulsleje
Model/varenr.: 119219
19,00  m/Moms
( 15,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Nåleleje Forgaffel
Model/varenr.: 137146
109,00  m/Moms
( 87,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Møtrik til styrfittingssæt
Model/varenr.: 0111094
109,00  m/Moms
( 87,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Skive til styrfittings
Model/varenr.: 0037514
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Lejeskål Øverst
Model/varenr.: 5689325
169,00  m/Moms
( 135,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Kugler 5/32“ øverst 28 Stk. - Ape 50
Model/varenr.: 014246
59,00  m/Moms
( 47,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Lejeskål til stel - øverst
Model/varenr.: 5689315
139,00  m/Moms
( 111,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Støvhætte til styrfitting
Model/varenr.: 119215
29,00  m/Moms
( 23,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Lejeskål til stel
Model/varenr.: 5689345
179,00  m/Moms
( 143,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Lejeskål til stel - nederst
Model/varenr.: 5689335
139,00  m/Moms
( 111,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Kugler 5/16" nederst 20 Stk. - Ape 50
Model/varenr.: 006380
49,00  m/Moms
( 39,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Støvdæksel til lejeskål
Model/varenr.: 119216
129,00  m/Moms
( 103,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Styrfittingssæt Øverst Ape 50
Model/varenr.: 493616
849,00  m/Moms
( 679,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Styrfittingssæt Nederst Orig.
Model/varenr.: 493617
849,00  m/Moms
( 679,20  u/Moms )
Lager: På lager På lager
0 anmeldelser
Reparationskit til forgaffel Orig. Ape 50
Model/varenr.: 1546766
569,00  m/Moms
( 455,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 1 anmeldelser
Reparationskit til forgaffel Ape 50
Model/varenr.: 225180090
299,00  m/Moms
( 239,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Møtrik M10 H6
Model/varenr.: 020110
9,00  m/Moms
( 7,20  u/Moms )
Lager: På lager På lager
Ape 50 E2+E4
 0 anmeldelser
Styrfittingssæt nederst Ape 50 RMS
Model/varenr.: 184220041
599,00  m/Moms
( 479,20  u/Moms )
Lager: På lager På lager

Her finder du alle originale og uoriginale reservedele til Forgaffel og Kronrørslejer på en piaggio ape 50 årgang 2009 og frem. Stel nummer: ZAPC80000. Motor kode: C000M
