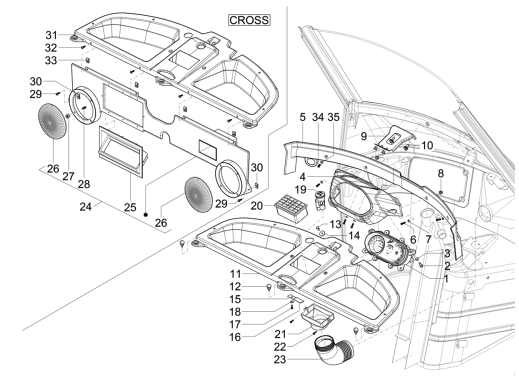

Armaturenbrett
01: Tachometer | 13: Schraube M5x12 (031056) | 25: Radiohalterung (1E003235) |
02: Schraube M5x16 | 14: Unterlegscheibe 5,2x19x1,5 (006018) | 26: Lautsprecherabdeckung (263372) (Eingestellt) |
03: Flache Scheibe 12x5,2x1 | 15: Platte (291447) (Eingestellt) | 27: Clips |
04: Panel für Instrument | 16: Umhang (CM007428) | 28: Blechschraube 4,2x16 |
05: Kabinenkante | 17: Blechschraube 3,5x13 (008451) | 29: Blechschraube 4,2x16 |
06: Selbstschneidende Schraube | 18: Flache Scheibe 4,2x12x1 | 30: Clips |
07: Scheibe schwarz 3,8x09x0,5 | 19: Steckdose 12V | 31: Instrumententafel unten (Kreuz) |
08: Clipquadrat 4 mm. | 20: Luftventil (264151) | 32: Blechschraube 4,2x16 |
09: Halterung für Armaturenbrett (1E003255) | 21: Lufteinlassflansch | 33: Clips (CM017401) |
10: Schraube mit Unterlegscheibe M6x16 (CM288916) | 22: Blechschraube 3,5x13 (008451) | 34: Blechschraube 3,5x13 |
11: Instrumententafel unten | 23: Kalte Luft einrühren | 35: Scheibe 3,8x09x0,5 |
12: Gumminaht | 24: Radio-Armaturenbrett / Konsole |
Hier finden Sie alle Original- und Nicht-Original-Ersatzteile für das Armaturenbrett eines Piaggio Ape 50 2T E4 ab Baujahr 2019.
Rahmennummer: ZAPC81000. Motorcode: C804M
